MAPLE 1.0, SOFTWARE
Toată tehnologia digitală de formare a fasciculului și tehnologia de procesare a fasciculului quad în paralel și traductoarele ultra-sensibile, cu bandă largă, cu imagini cu frecvență multiplă MultiHertz selectabile de utilizator oferă combinația optimă de rezoluție și sensibilitate fiabile a imaginii.
Alte caracteristici standard includ:
– Sistem de operare Windows 10
– DTI, ASC, DTCE
– Doppler color
– Power Doppler
– Doppler spectral cu unde pulsate (PW).
– CW Doppler
– Revista CINE
– Zoom HD
– Pachet de măsurare și raportare
– DICOM (conectivitate 3.0, listă de lucru, MPPS)
– Port CW
– Lumină de lucru pe monitor
– Modul M anatomic (AMM)
MAPLE, CONFIGURAȚIE DE BAZĂ
Sistemul de ecografie ACUSON Maple este un sistem de ultrasunete de diagnosticare compact, de înaltă performanță, care oferă cele mai noi tehnologii de imagistică încapsulate de un design industrial modern.
Configurația ACUSON Maple BASE va include:
– Patru porturi pentru traductor
– Suprimarea automată a artefactelor de culoare bliț
– Tehnologia Clarify™ Vascular Enhancement (VE).
– Viteza sunetului
– Power Doppler direcțional
– Rotirea imaginii (Imagistica șoldului pediatric)
– DTI™ (Doppler Tissue Imaging)
– 3-Scape™ Imaging (Freehand 3D)
– eSieCals (calculare automate)
– CONTRAST LVO (LVO)
– Imagine eSie
– DICOM 3.0 (conectivitate DICOM)
– DTCE/SRI-HD
– Imagistica armonică a țesuturilor (THI)
– Afișare cadran
Software Acuson Maple
Protocolele de flux de lucru eSieScan permit operatorului să se concentreze pe îngrijirea pacientului, mai degrabă decât pe interacțiunea cu sistemul. Protocolele eSieScan anticipează și execută examenul dumneavoastră pe baza unor programe personalizabile. Protocolele eSieScan reduc dramatic numărul de apăsări de taste, permițând timpi de examinare mai scurți, un randament mai bun și o variabilitate intraoperator mai redusă. Protocoalele eSieScan sunt disponibile pentru examenele cardiace, vasculare, obstetricale și mamare.

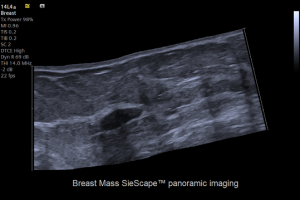

Imaginile cu câmp larg de vizualizare sunt obținute prin imagistică în timp real cu rezoluție înaltă și nuanțe de gri. Aceste imagini prezintă informații ecografice în context anatomo-logic, oferind orientare anatomo-logică generală pentru medicii referenți, învățare și consultanță chirurgicală.
• Disponibil pe toate transducătoarele de imagistică liniare și curbate
• Afișează până la 240 cm în lungime sau 180º
• Pauză și revenire în timpul achiziției
• Indicatorii de referință și viteză de pe ecran simplifică tehnica de scanare
• Capacități de zoom și panoramare
• Ecranul cine unic oferă capacitatea de a revizui cadrele de date individuale care compun imaginea SieScape
• Măsurători și rapoarte standard 2D sunt disponibile

Imaginile de elasticitate eSie Touch sunt o metodă de imagistică semi-quantitativă calitativă în timp real care calculează și afișează rigiditatea relativă a țesutului.
Imaginile de elasticitate eSie Touch permit utilizatorului să genereze elastograma prin aplicarea unor cicluri de compresie secvențiale blânde în timpul imagisticii standard în modul B.
Această deplasare relativă a țesutului este afișată ca un elastogram într-un afișaj dual live al imaginii în tonuri de gri sau color cu imaginea standard în modul B.

Algoritmul inovator de măsurători syngo Auto OB de la Siemens Healthineers oferă măsurători biometrice automate.

Opțiunea de măsurare syngo Auto Follicle este o tehnică de măsurare automată care permite evaluarea rapidă și precisă a mai multor foliculi. Ajută la reducerea timpului de examinare prin permiterea utilizatorului să capteze și să înregistreze automat măsurătorile.

Metoda LightSource creează un volum în care lumina nu se reflectă de pe suprafață, ci se difuzează în suprafața structurii. Această difuzare parțială a luminii rezultă într-o reprezentare mai precisă a unui făt. Poate fi utilizat în aceeași manieră ca și alte metode de redare a suprafeței.

Pachetul de Sănătate Arterială Syngo oferă clinicianului capacitatea de a măsura Grosimea Intima-Media Carotidiană (CIMT) și opțiunea de a consulta tabele normative care au fost validate și publicate în studii revizuite de colegi.

Pachetul de Măsurare a Inimii Stângi eSie utilizează tehnologii bazate pe cunoștințe, special concepute pentru a identifica și măsura contururile într-un examen transtoracic tipic al ventriculului și atriului stâng într-un mod automatizat. Algoritmii sunt antrenați pe o bază de date mare de imagini cu vizualizări apicale 4CH și 2CH de ecocardiografie transtoracică 2D pentru adulți, annotate de experți clinici, și oferă o măsurare rapidă și ușoară a EF, EDV și ESV atât pentru LV, cât și pentru LA. Aplicația este disponibilă atât pe sistem, cât și în afara acestuia și este antrenată pe imagini ecocardiografice transtoracice 2D apicale 4CH și 2CH. eSie Left Heart permite îmbunătățirea eficienței și fluxului de lucru într-un cadru clinic de rutină.

syngo VVI este un program software clinic utilizat pentru a vizualiza, măsura și evalua mișcarea și mecanica miocardică folosind clipuri 2D obținute. Programul urmărește și estimează viteza țesutului și alți parametri de mișcare și deformare la puncte selectate într-un contur definit de utilizator al unei structuri.

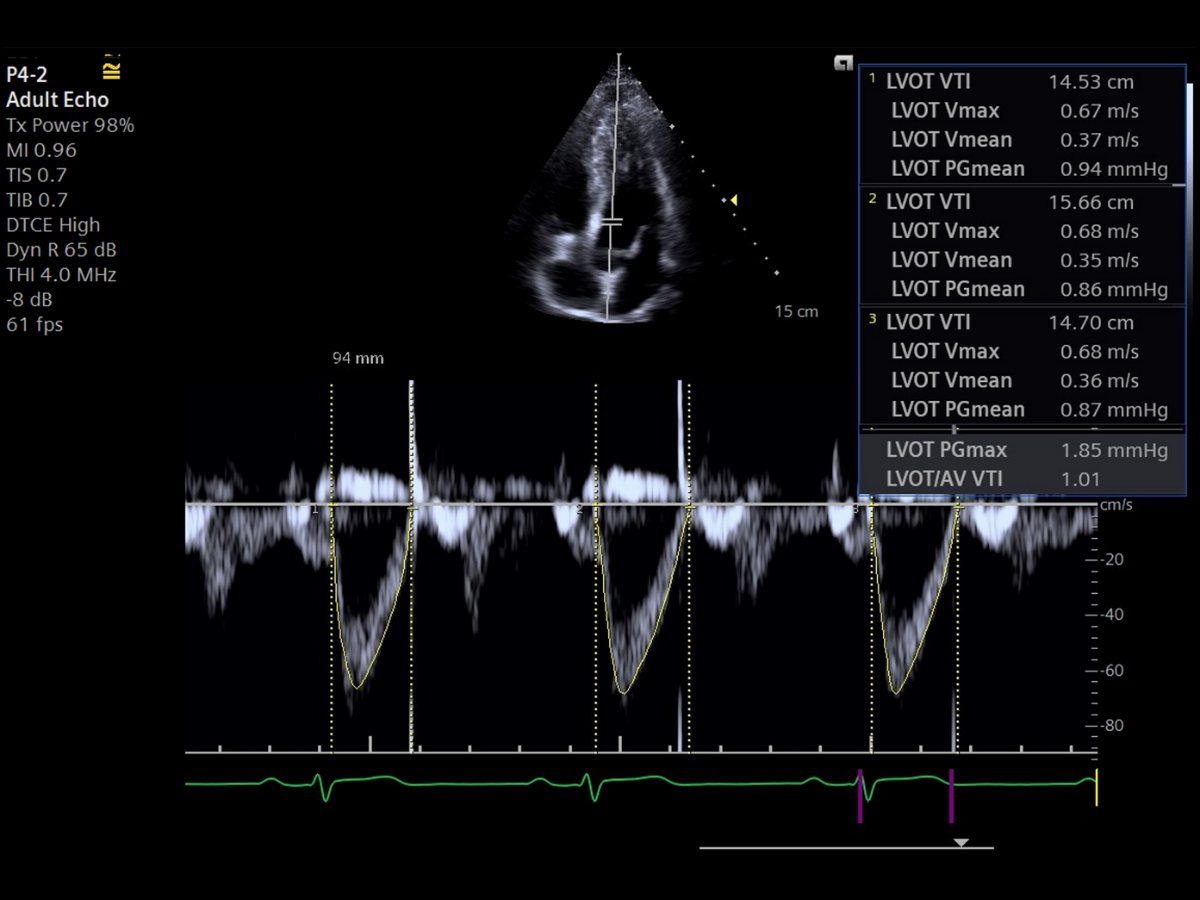

Pachetul de accelerare a fluxului de lucru eSie Measure este prima aplicație inovatoare care oferă măsurători semiautomate pentru examenele ecografice de rutină, îmbunătățind eficiența și consistența pentru utilizatorii finali.
Pe baza unei baze de cunoștințe cu peste o mie de seturi de date urmărite de experți, pachetul eSie Measure îmbunătățește acuratețea și reproducibilitatea. Măsurarea manuală reprezintă o mare parte din timpul unui examen ecografic și necesită apăsări repetate ale tastelor, ceea ce poate duce la leziuni de stres pe termen lung. Cu o apăsare de buton, pachetul eSie Measure generează semi-automat date de măsurare fiabile pentru 2D, M-mode și Doppler spectral, crescând consistența, reproducibilitatea și acuratețea. Fiecare examen, reducând în același timp numărul de apăsări de taste.

Vizualizarea îmbunătățită a acului permite formarea avansată a imaginii pentru a îmbunătăți afișarea acului. Utilizează o arhitectură unică Pixel former pentru multiple unghiuri de interogare a acului. Algoritmul de amestecare proprietar și filtrele de speckle oferă o vizualizare optimă a acului, menținând în același timp calitatea imaginii.

• Suportă următoarele tehnici de distrugere a agentului de contrast: Burst, Flash Sequencing
• Transductoare compatibile: 14L4a Studii susținute: Sân, Tiroidă
• Notă: La momentul publicării, Statele Unite
• 3-Scape 3D imaging oferă o tehnică de achiziție manuală
• Suportat pe transductoarele 5C1a, 7C2, 10MC3, 9VC2 și 9VE4
• tehnologia transductorului fourSight 4D
– Oferă imagini 3D în timp real
– Utilizează achiziția mecanică 3D/4D
– Până la 19,3 vol/sec
– Transducătoare 4D 9VC2 și 9VE4 acceptate
– Oferă o interfață ușor de utilizat pentru achiziție rapidă și redare volumetrică Curved Top VOI 4D cine
– Măsurători MPR
Pachetul de Imagistică Cardiacă, Protocoale și Cantificare oferă funcționalitatea necesară pentru efectuarea examenelor cardiace standard pentru adulți, copii și nou-născuți.
Capacitatea DTI utilizează tehnologia proprie de discriminare a mișcării multivariată de la Siemens Healthineers pentru procesarea informațiilor despre schimbarea frecvenței Doppler de la țesuturi în mișcare (de exemplu, miocard, valve cardiace etc.) și afișează date fiziologice privind viteza, accelerația și capacitățile de dispersie ale țesuturilor în mișcare în mai multe capabilități de imagistică și afișare pe benzi. Oferă informații clinice și de investigare suplimentare despre funcția miocardică în timpul studiilor transthoracice.
Tehnologia de contrast pentru opacifierea ventriculului stâng (LVO Contrast) pentru a îmbunătăți rezoluția marginilor endocardiale și evaluare opțională pentru mișcarea peretelui.
• Oferă posibilitatea de a configura capacitățile ECG pentru aplicații speciale care nu necesită capacități de Doppler cu undă continuă
• Funcțiile AUX ECG și respiratorii sunt susținute în plus față de modulul de fizioterapie convențional.
Pachetul de stres echo oferă instrumente pentru achiziția, afișarea, compararea selecției, evaluarea și arhivarea mai multor bucle cardiace în diferite etape ale unui examen de stres echo.
• Protocoale standard de achiziție pentru stresul pe bandă de alergare, bicicletă și farmacologic, inclusiv:
– Protocole multiple de stres cu ecocardiogramă de tip fabrică
– Protocoale de ecocardiografie de stres personalizabile
– Capacitatea de studii personalizate prin Protocol
Software-ul de trasare nativ syngo eSie Calcs efectuează măsurători automate cu rezultate de suprafață, diametru maxim și volum. Software-ul syngo eSie Calcs segmentează orice leziune dată în 2D.
• Utilizează tehnologia proprie de detectare a marginilor pentru segmentarea automată a leziunilor și structurilor anatomice.
• Utilizatorul acceptă măsurători automate, cum ar fi suprafața, diametrul maxim, etc.
Sonde Acuson Maple
Factor de formă Convexă
Design 1D, Hanafy, Piezoceramic
Numărul de elemente 128
Lățime de bandă 1.4–5.0 MHz
Rezoluție axială și laterală 0.5 mm x 2.0 mm
Adâncime maximă 350 mm
Câmp vizual 70 deg
Amprenta fizică 22.8 mm x 70.6 mm
Greutate totală 488 g

Factor de formă Convexă
Design 1D, Piezoceramic
Numărul de elemente 128
Lățime de bandă 1.7–4.9 MHz
Rezoluție axială și laterală 2 mm x 3 mm
Adâncime maximă 300 mm
Câmp vizual 68 deg
Amprenta fizică 31 mm x 80 mm
Greutate totală 450 g
Factor de formă Convexă
Design 1D, Hanafy, Piezoceramic
Numărul de elemente 192
Lățime de bandă 2.1–7.0 MHz
Rezoluție axială și laterală 0.5 mm x 1.0 mm
Adâncime maximă 300 mm
Câmp vizual 70 deg
Amprenta fizică 22.9 mm x 70.6 mm
Greutate totală 548 g

Factor de formă Convexă
Design 1D, Piezoceramic
Numărul de elemente 128
Lățime de bandă 1.8–8.5 MHz
Rezoluție axială și laterală 2 mm x 2 mm
Adâncime maximă 300 mm
Câmp vizual 69 deg
Amprenta fizică 47 mm x 72 mm
Greutate totală 750 g

Factor de formă Micro-convexă
Design 1D, Piezoceramic
Numărul de elemente 128
Lățime de bandă 3.5–11.0 MHz
Rezoluție axială și laterală 1 mm x 1 mm
Adâncime maximă 150 mm
Câmp vizual 110 deg
Amprenta fizică 12.8 mm x 29 mm
Greutate totală 340 g

Factor de formă Liniară
Design 1D, Piezoceramic
Numărul de elemente 256
Lățime de bandă 4.0–12.7 MHz
Rezoluție axială și laterală 0.5 mm x 0.5 mm
Adâncime maximă 160 mm
Câmp vizual 150 mm
Amprenta fizică 12.9 mm x 60.3 mm
Greutate totală 409 g

Factor de formă Liniară
Design 1D, Piezoceramic
Numărul de elemente 192
Lățime de bandă 4.3–15.4 MHz
Rezoluție axială și laterală 0.5 mm x 0.5 mm
Adâncime maximă 60 mm
Câmp vizual 65 mm
Amprenta fizică 12.1 mm x 43.3 mm
Greutate totală 401 g

Factor de formă Liniară
Design 1D, Piezoceramic
Numărul de elemente 128
Lățime de bandă 4.2–12.0 MHz
Rezoluție axială și laterală 0.5 mm x 0.5 mm
Adâncime maximă 160 mm
Câmp vizual 136 mm
Amprenta fizică 11.9 mm x 46.9 mm
Greutate totală 440 g

Factor de formă Fazată
Design 1D, PZT
Numărul de elemente 96
Lățime de bandă 1.4–4.4 MHz
Rezoluție axială și laterală 2 mm x 2 mm
Adâncime maximă 300 mm
Câmp vizual 90 deg
Amprenta fizică 24.1 mm x 30.1 mm
Greutate totală 459 g

Factor de formă Vectorială
Design 1D, Piezoceramic
Numărul de elemente 64
Lățime de bandă 2.7–8.0 MHz
Rezoluție axială și laterală 0.5 mm x 1.0 mm
Adâncime maximă 150 mm
Câmp vizual 90 deg
Amprenta fizică 14.1 mm x 15.2 mm
Greutate totală 402 g

Factor de formă Convexă
Design 1D, Piezoceramic
Numărul de elemente 128
Lățime de bandă 3.5–10.2 MHz
Rezoluție axială și laterală 0.5 mm x 0.5 mm
Adâncime maximă 140 mm
Câmp vizual 150 deg
Amprenta fizică 19 mm x 22.2 mm
Greutate totală 510 g

Factor de formă Convexă
Design 1D, Piezoceramic
Numărul de elemente 128
Lățime de bandă 3.1–8.7 MHz
Rezoluție axială și laterală 0.5 mm x 2.0 mm
Adâncime maximă 160 mm
Câmp vizual 145 deg
Amprenta fizică 26 mm x 26 mm
Greutate totală 800 g

Factor de formă Creion
Design 1D, Piezoceramic
Lățime de bandă N/A
Rezoluție axială și laterală N/A
Câmp vizual N/A
Amprenta fizică 17.1 mm
Greutate totală 181 g

Factor de formă Creion
Design 1D, Piezoceramic
Lățime de bandă N/A
Rezoluție axială și laterală N/A
Câmp vizual N/A
Amprenta fizică 12.0 mm
Greutate totală 190 g
