SEQUOIA CROWN EDITION UE

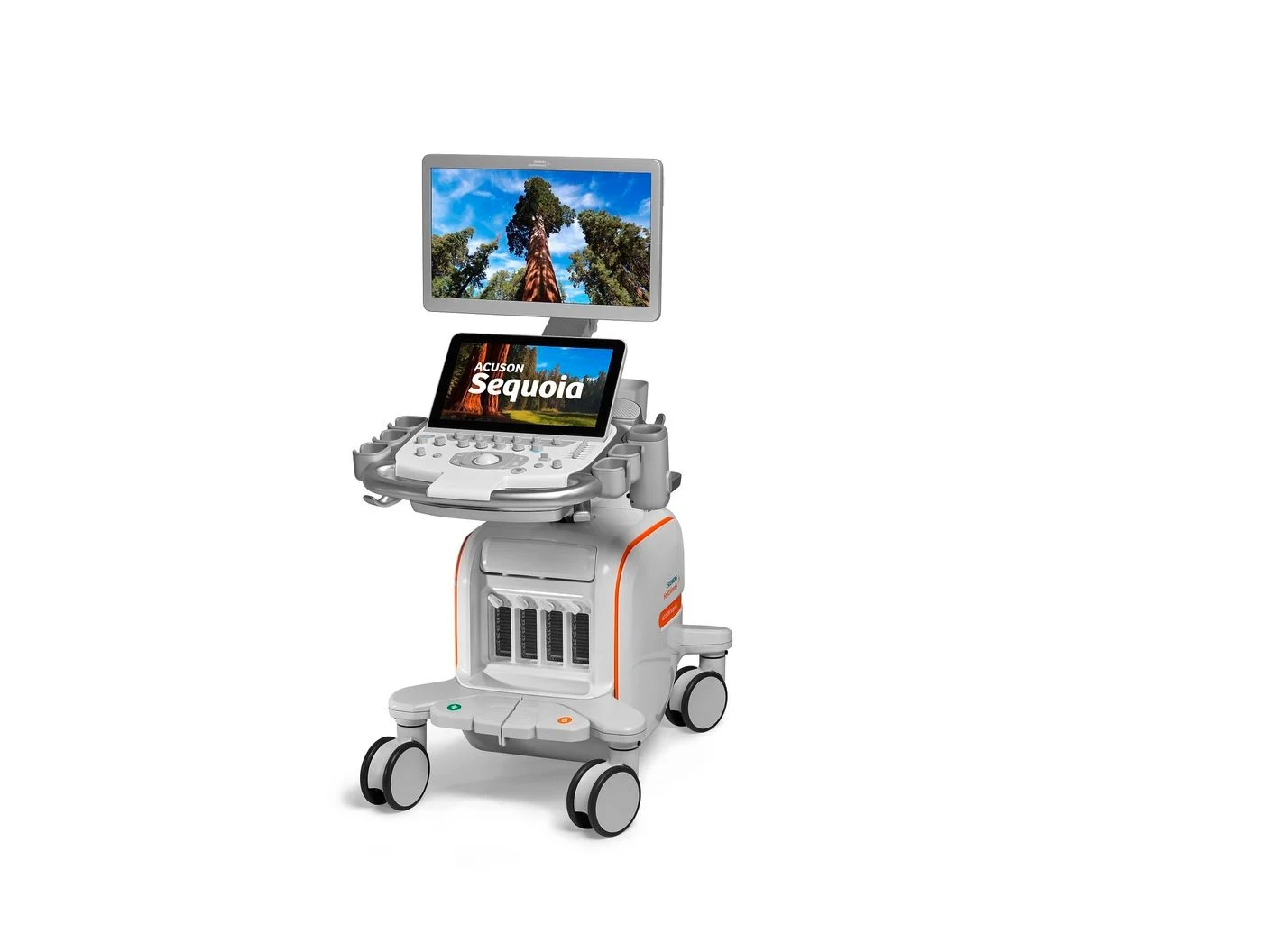

Configurarea de bază a sistemului de ultrasunete ACUSON Sequoia Crown Edition include:

– ID MAC LAN
– ID MAC wireless
– Sistemul ACUSON Sequoia IVK
– Panouri laterale ACUSON Sequoia (carcase)
– Încălzitor de gel

Arhitectura Sistemului:

– Hard disk de 1,5 TB (SSD)
– Alimentare duală
– InTune Pulser de Imagine Coerent
– Monitor medical de imagistică Barco de 24 inci (60,9 cm)
– Controlul tabletei cu ecran tactil de 15,6 inci (39,6 cm)
– Panou de control flotant cu rotație de 180 de grade

– 4 porturi de transductoare cu acces ușor
– Trackball optic laser pentru precizie
– Funcționare silențioasă
– Iluminare ambientală
– Roti pivotante pe 4 roți și frână centrală pentru manevrabilitate ușoară
– 2 rafturi de depozitare integrate, inclusiv pentru butoaie de șervețele
– Suport de picioare integrat
– Funcționalitatea Hibernate
– USB 3.0 cu acces rapid pe 4 porturi
– Conectivitate fără fir

Securitatea sistemului::
– Soluția de securitate încorporată McAfee

SEQUOIA 3.0

Sistemul de ultrasunete ACUSON Sequoia Crown Edition versiunea 3.0 extinde excelența clinică în toate specialitățile de ultrasunete pentru a îmbunătăți acuratețea diagnosticării în aproape fiecare scenariu clinic, fie în Radiologie, OB/GYN sau Cardiologie.
Caracteristici ale sistemului::
– InFocus Coherent Image Former – imagistică complet focalizată de la câmpul apropiat la câmpul îndepărtat
– UltraArt Procesare Universală a Imaginilor
– Optimizare Auto TEQ Ultrasunete
– Suprimarea automată a artefactelor de culoare la blitz
– Activarea transductorului de detectare a gesturilor pentru un flux de lucru ergonomic inteligent
– Clarificați tehnologia de îmbunătățire vasculară
– Înregistrare automată a pacienților
– Scanare Protocol
– Comparare a modalităților
– Imagistică panoramică
– Ajustare a vitezei sunetului
– Înregistrare DVR software integrat
– Servicii DICOM 3.0
Licențele de bază includ:
– US_UX_GI_A
– Licențe de bază SYNGO
– Flux de lucru al protocolului
– Auto Hertz Color
– Putere Direcțională
– Putere lentă
– Hărți Duale
– Rotire de 90 de grade
– Redare avansată
– Câmp vizual larg (FOV) – transductor 5C1
– Detectarea gesturilor
– Panoramic
– UltraArt Procesare Universală a Imaginilor

Software Acuson Sequoia

SEQUOIA, AUTO DOPPLER

Funcția Auto Doppler oferă instrumente de automatizare a fluxului de lucru prin actualizarea parametrilor de imagistică, inclusiv poziția casetei de culoare și unghiul de direcționare, poziția și unghiul de direcționare al ferestrei Doppler pulsate (PW), precum și corecția unghiului. Algoritmul Auto Doppler analizează semnalul fluxului sanguin, selectează cel mai mare vas cu direcția de flux adecvată și ajustează automat următorii parametri de imagistică:
• Poziția casetei de culoare: centrată pe vasul selectat.
• Unghiul de direcționare al casetei de culoare: aliniat cu direcția vasului selectat.
• Poziția ferestrei PW: plasată în centrul vasului selectat.
• Corecția unghiului ferestrei PW: aliniată pe linia centrală a obiectului de flux.
• Unghiul de direcționare al ferestrei PW: ajustat pentru a obține un unghi de corecție de 60 de grade (sau cel mai mic unghi pe care îl poate oferi traductorul).
Această funcție facilitează analiza vasculară și reduce timpul necesar ajustării manuale a parametrilor.

SEQUOIA, VIRTUAL WORKSTATION

Oferă acces de la distanță la aplicațiile facilităților dvs. cum ar fi PACs, Worklist, EMR, direct de la sistemul de ultrasunete.
Include opțiuni de conectare pentru un browser web sau o sesiune de desktop la distanță.

SEQUOIA, VT ABDOMEN

Licența Virtual Touch Abdomen activează elastografia Virtual Touch Point Shear Wave (pSWE) pentru transductoarele abdominale compatibile.

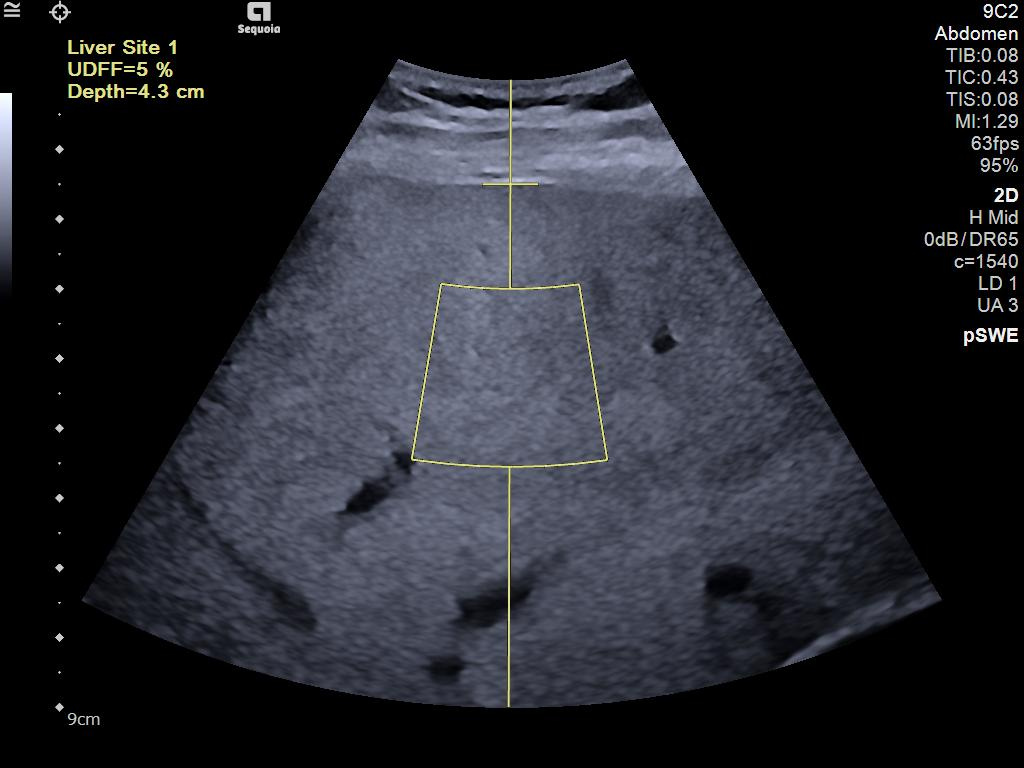

SEQUOIA, ADV LIVER ANALYSIS

Include licențele VT Abdomen și VT UDFF care activează Auto pSWE și Ultrasound Derived Fat Fraction (UDFF) pentru transductoarele compatibile.

SEQUOIA, VT ADV ABDOMEN

Licența Virtual Touch Advanced Abdomen activează elastografia Virtual Touch Shear Wave (2D SWE) pentru transductoarele abdominale compatibile.

SEQUOIA, VT LINEAR

Licența Virtual Touch Linear activează elastografia Virtual Touch Strain pentru transductoarele compatibile.

SEQUOIA, VT ADV LINEAR

Licența Virtual Touch Advanced Linear activează elastografia Virtual Touch Shear Wave (2D SWE) pentru transductoarele liniare compatibile.

SEQUOIA, VT ENDOCAVITY

Licența Virtual Touch Endocavity activează elastografia Virtual Touch Strain pentru transductoarele endocavitare compatibile.

SEQUOIA, CONTRAST AGENT IMG

Imagistică cu agent de contrast
Suportă următoarele tehnici de distrugere a agentului de contrast: Impuls, Secvențiere rapidă
Transductori compatibili: 7L2, 10L4, 14L5*, 18L6*, DAX, 5C1, 9C3, 18H6, 11M3, 4V1, 5V1, 8V3, 10V4, 9EC4*, 9VE4*, 9C2, 10EV3*, 15L4*, 7VC2
Notă: Transductoarele indicate cu un asterisc (*) nu sunt compatibile cu imagistica cu agent de contrast în Statele Unite ale Americii.
• Suport VueBox
Necesită clipuri achiziționate în timpul imagisticii cu agent de contrast și stocate în format DICOM
Suportă compatibilitatea cu aplicația software VueBox de la Bracco. Software-ul este utilizat pentru a efectua analize calitative și cantitative ale datelor liniare. Pentru informații referitoare la aplicația software, consultați instrucțiunile producătorului.
Transductori compatibili: 7L2, 10L4, 14L5, 18L6, DAX, 5C1, 9C3, 18H6, 11M3, 4V1, 5V1, 8V3, 10V4, 9EC4, 9C2, 7VC2, 15L4, 9VE4, 10EV3.

SEQUOIA, FUSION

Fusion imaging aliniază datele de referință cu o imagine ultrasonografică în timp real pentru diagnosticul și procedurile intervenționale.
• Datele de referință suportate: tomografie computerizată, imagistică prin rezonanță magnetică.
• Transductori compatibili: 4V1, 5C1, DAX Studii susținute: Abdomen
• Transductori compatibili: 10L4 Studii susținute: Musculoscheletal
• Fusion susține următoarele componente:
Sistemul de urmărire electromagnetică DriveBAY 2 de la Ascension Technologies Corporation
Transmițătorul Mid-Range de la Ascension Technologies Corporation (pentru DriveBAY 2)
Stativul GCX pentru a sprijini transmițătorul mid-range
Senzori de uz general de 8 mm de la CIVCO
Notă: Pentru informații privind instalarea, întreținerea și operarea componentelor hardware, consultați instrucțiunile de utilizare ale producătorului care au însoțit dispozitivul.

SEQUOIA, AUTO OB

Măsurători asistate de inteligența artificială pentru lungimea cranio-caduală, diametrul biparietal, circumferința craniană, circumferința abdominală, lungimea femurului, lungimea humerusului și diametrul occipito-frontal.
Suportă măsurători ale diametrului biparietal de tip exterior-exterior sau exterior-interior.

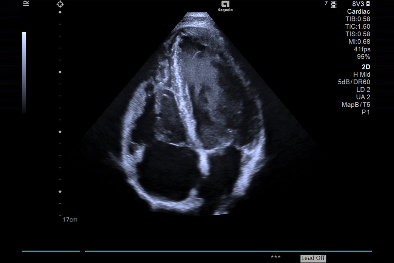

SEQUOIA, CARDIOLOGY IMAGING

Capabilități Doppler cu undă pulsată DTI (Doppler Tissue Imaging)
Suportă frecvențe de la 500 până la 25.000 Hz
Capabilități de undă continuă (CW)
Măsurători și rapoarte cardiace
Include modulul Physio
Transductori compatibili: 5V1, 8V3, 10V4, CW2, Z6T

SEQUOIA, 2D HEART+, AI

Suportă evaluarea semi-automată asistată de AI a fracției de ejecție
Suportă evaluarea semi-automată asistată de AI a mecanicii musculare și a mișcării globale și regionale a miocardului, inclusiv a Strain-ului Longitudinal Global
Compatibil cu sau fără imagistică cu agent de contrast
Compatibil cu sau fără electrozi ECG
Activează 2D HeartAI, care susține analiza semi-automată asistată de AI a funcției cardiace pentru toate camerele inimii:
• Strain Longitudinal Global (GLS)
• Fracția de ejecție (EF)
• Volumul final diastolic (EDV)
• Volumul final sistolic (ESV)
• Volumul de sânge per bătaie (SV)
• Debitul cardiac (CO)
• Masa ventriculului stâng (LV Mass)
• Lungimea axei majore
• Lungimea axei minore
• Modificarea fracției de suprafață (FAC)
• Rata cardiacă (HR)
2D HeartAI+ furnizează rezultate complete de urmărire cardiacă pentru cuantificarea ventriculului stâng (LV) și atriului stâng (LA), inclusiv grafice/ploturi ale valorilor în timp, suprapuneri parametrice pe clipuri și afișaje tip bulls-eye.

SEQUOIA, 2D HEART, AI

Activează 2D HeartAI, care susține analiza semi-automată asistată de AI a funcției cardiace pentru toate camerele inimii:
• Strain Longitudinal Global (GLS)
• Fracția de ejecție (EF)
• Volumul final diastolic (EDV)
• Volumul final sistolic (ESV)
• Volumul de sânge per bătaie (SV)
• Debitul cardiac (CO)
• Masa ventriculului stâng (LV Mass)
• Lungimea axei majore
• Lungimea axei minore
• Modificarea fracției de suprafață (FAC)
• Rata cardiacă (HR)
Nu este necesar ECG pentru analiza celor patru camere ale inimii cu 2D HeartAI.

SEQUOIA, VVI

Tehnologia syngo Velocity Vector Imaging susține evaluarea mecanicii musculare și a mișcării globale și regionale a miocardului, inclusiv a Strain-ului Longitudinal Global (GLS).
Susține exportul datelor pentru analiză offline.

SEQUOIA, AI MEASURE, CV

Permite măsurători semi-automate AI pentru examenele ecografice de rutină, reducând numărul de apăsări de taste necesare pentru a finaliza măsurătorile cardiace.
Suportă măsurători cardiace pentru modurile B, M, undele continue (CW), undele pulsatile (PW) și Dopplerul Pulsat Tissue Imaging (DTI).

SEQUOIA, STRESS ECHO

Oferă instrumente pentru achiziția, afișarea, selecția, compararea, evaluarea și arhivarea mai multor bucle cardiace în diferite etape ale unui examen de ecocardiografie de stres, declanșate de ECG.
Suportă memoria parametrilor pe fiecare vizualizare pentru un flux de lucru îmbunătățit.

SEQUOIA, CARDIAC VOLUME

Activează funcțiile de imagistică 4D TEE pentru transductorul matricial Z6T de ecografie transesofagiană (TEE).
Include instrumente de etichetare pentru identificarea structurilor din cadrul volumului.

AI ABDOMEN MEASUREMENT

TEXT

Sonde Acuson Sequoia

5C1 Convexa 1,0–5,7 MHz

Factor de formă Curbat
Design 1D, Single Crystal
Numărul de elemente 180
Detectarea gesturilor Yes
Lățime de bandă 1.0–5.7 MHz
Rezoluție axială și laterală 0.67 mm and 1.2 mm
Câmp vizual 100 deg
Amprenta fizică 63.3 x 18.2 mm
Greutate totală 743 g
Adâncimea maximă 400 mm

9C2 Convexa1,4–8,5 MHz

Factor de formă Curbat
Design 1D, Single Crystal
Numărul de elemente 192
Detectarea gesturilor Yes
Lățime de bandă 1.4–8.5 MHz
Rezoluție axială și laterală 0.52 mm and 1.02 mm
Câmp vizual 86 deg
Amprenta fizică 15.5 x 56.2 mm
Greutate totală 671 g
Adâncimea maximă 300 mm

9C3 Convexa 2,2–9,2 MH

Factor de formă Curbat
Design N/A
Numărul de elemente 384
Detectarea gesturilor DA
Lățime de bandă 2.2-9.2 MHz
Rezoluție axială și laterală N/A
Câmp vizual N/A
Amprenta fizică N/A
Adâncime maximă 300 mm

DAX Convexa 1,0–3,5 MHz

Factor de formă Curbat
Design N/A
Numărul de elemente 96
Detectarea gesturilor N/A
Lățime de bandă 1.0-3-5 MHz
Rezoluție axială și laterală N/A
Câmp vizual N/A
Amprenta fizică N/A
Adâncime maximă 550 mm

7VC2 Convexa 3D/4D 1,8–6,9 MHz

Factor de formă Curbat
Design Volume Transducer
Numărul de elemente 192
Detectarea gesturilor Yes
Lățime de bandă 1.8–6.9 MHz
Rezoluție axială și laterală 0.47 mm and 0.81 mm
Câmp vizual 74 x 85 deg
Amprenta fizică 70 x 45 mm
Greutate totală 1200 g
Adâncimea maximă 300 mm

11M3 Micro-Convexa 2,7–10,7 MHz

Factor de formă Curbat
Design 1D, Single Crystal
Numărul de elemente 192
Detectarea gesturilor N/A
Lățime de bandă 2.7–10.7 MHz
Rezoluție axială și laterală 0.4 mm and 0.8 mm
Câmp vizual 100 deg
Amprenta fizică 26.5 x 8.15 mm
Greutate totală 700 g
Adâncimea maximă 140 mm

7L2 Liniara 1,7–8 MHz

Factor de formă Linear
Design 1D, Single Crystal
Numărul de elemente 192
Detectarea gesturilor Yes
Lățime de bandă 1.7–8 MHz
Rezoluție axială și laterală 0.3 mm and 0.7 mm
Câmp vizual 42.2 mm
Amprenta fizică 50 x 16 mm
Greutate totală 680 g
Adâncimea maximă 200 mm

10L4 Liniara 2,9–9,9 MHz

Factor de formă Linear
Design Multi-D, Piezoceramic
Numărul de elemente 576
Detectarea gesturilor Yes
Lățime de bandă 2.9–9.9 MHz
Rezoluție axială și laterală 0.3 mm and 0.52 mm
Câmp vizual 38 mm
Amprenta fizică 49.3 x 18.9 mm
Greutate totală 723 g
Adâncimea maximă 140 mm

14L5 Liniara 4,8–13,6 MHz

Factor de formă Linear
Design Multi-D, Piezoceramic
Numărul de elemente 576
Detectarea gesturilor Yes
Lățime de bandă 4.8–13.6 MHz
Rezoluție axială și laterală 0.3 mm and 0.38 mm
Câmp vizual 38 mm
Amprenta fizică 49.6 x 12.9 mm
Greutate totală 727 g
Adâncimea maximă 80 mm

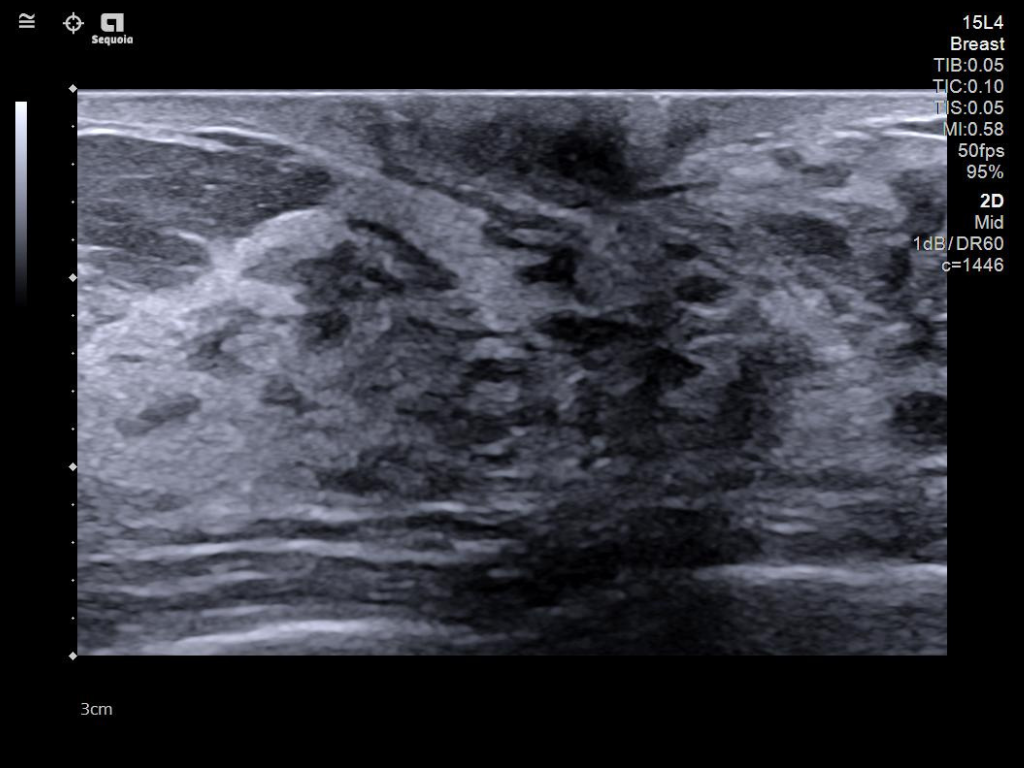

15L4 Liniara 3,5–15,1 MHz

Factor de formă Linear
Design Multi-D, Piezoceramic
Numărul de elemente 576
Detectarea gesturilor Yes
Lățime de bandă 3.5–15.1 MHz
Rezoluție axială și laterală 0.17 mm and 0.30 mm
Câmp vizual 50 mm
Amprenta fizică 60 x 17 mm
Greutate totală 763 g
Adâncimea maximă 80 mm

18H6 Liniara 5,5–21,10 MHz

Factor de formă Linear
Design 1D, Piezoceramic
Numărul de elemente 192
Detectarea gesturilor N/A
Lățime de bandă 5.5–21.10 MHz
Rezoluție axială și laterală 0.2 mm and 0.23 mm
Câmp vizual 28 mm
Amprenta fizică 13.6 x 40.4 mm
Greutate totală 630 g
Adâncimea maximă 60 mm

18L6 Liniara 4,6–18,0 MHz

Factor de formă Linear
Design 1D, Hanafy, Piezoceramic
Numărul de elemente 576
Detectarea gesturilor Yes
Lățime de bandă 4.6–18.0 MHz
Rezoluție axială și laterală 0.3 mm and 0.43 mm
Câmp vizual 58 mm
Amprenta fizică 69.2 x 16.5 mm
Greutate totală 762 g
Adâncimea maximă 80 mm

4V1 Cardio Adulti 1,4–5,1 MHz

Factor de formă Vector
Design 1D, Hanafy, Piezoceramic
Numărul de elemente 128
Detectarea gesturilor N/A
Lățime de bandă 1.4–5.1 MHz
Rezoluție axială și laterală 0.9 mm and 1.1 mm
Câmp vizual 87 deg
Amprenta fizică 35.5 x 20.2 mm
Greutate totală 639 g
Adâncimea maximă 300 mm

5V1 Cardio Adulti 1,1–4,9 MHz

Factor de formă Vector
Design 1D, Single Crystal
Numărul de elemente 96
Detectarea gesturilor Yes
Lățime de bandă 1.1–4.9 MHz
Rezoluție axială și laterală 1.06 mm and 3.72 mm
Câmp vizual 90 deg
Amprenta fizică 27.2 x 18.7 mm
Greutate totală 640 g
Adâncimea maximă 300 mm

8V3 Cardio Pediatrie 2,1–8,3 MHz

Factor de formă Vector
Design 1D, Hanafy, Piezoceramic
Numărul de elemente 128
Detectarea gesturilor N/A
Lățime de bandă 2.1–8.3 MHz
Rezoluție axială și laterală 0.59 mm and 0.79 mm
Câmp vizual 90 deg
Amprenta fizică 26.9 x 16.6 mm
Greutate totală 644 g
Adâncimea maximă 240 mm

10V4 Cardio Neonat 3,4–10,4 MHz

Factor de formă Vector
Design 1D, Hanafy, Piezoceramic
Numărul de elemente 128
Detectarea gesturilor N/A
Lățime de bandă 3.4–10.4 MHz
Rezoluție axială și laterală 0.34 mm and 0.62 mm
Câmp vizual 90 deg
Amprenta fizică 22.6 x 14.3 mm
Greutate totală 585 g
Adâncimea maximă 140 mm

9EC4 Endocavitara 2,9–8,1 MHz

Factor de formă Curbat
Design 1D, Piezoceramic
Numărul de elemente 192
Detectarea gesturilor Yes
Lățime de bandă 2.9–8.1 MHz
Rezoluție axială și laterală 0.46 mm and 0.8 mm
Câmp vizual 160 deg
Amprenta fizică 17.0 x 22.0 mm
Greutate totală 700 g
Adâncimea maximă 140 mm

10EV3 Endocavitara 2,7–9,9 MHz

Factor de formă Curbat
Design 1D, Single Crystal
Numărul de elemente 192
Detectarea gesturilor Yes
Lățime de bandă 2.7–9.9 MHz
Rezoluție axială și laterală 0.30 mm and 0.78 mm
Câmp vizual 160 deg
Amprenta fizică 25.1 x 20.1 mm
Greutate totală 800 g
Adâncimea maximă 160 mm

9VE4 Endocavitara 3D/4D 3,2–9,9 MHz

Factor de formă Curbat
Design Volume Transducer
Numărul de elemente 192
Detectarea gesturilor Yes
Lățime de bandă 3.2–9.9 MHz
Rezoluție axială și laterală 0.3 mm and 0.7 mm
Câmp vizual 165 x 145 deg
Amprenta fizică 24 x 24 mm
Greutate totală 1200 g
Adâncimea maximă 160 mm

CW2 Pencil 2 MHz

Factor de formă Pencil
Design N/A
Numărul de elemente 2
Detectarea gesturilor N/A
Lățime de bandă N/A
Rezoluție axială și laterală N/A
Câmp vizual N/A
Amprenta fizică 17.0 mm
Greutate totală 185 g

Z6T Transesofagiana

Factor de formă Vector Transesophageal (TEE)
Design Matrix, Single Crystal, Volume
Numărul de elemente 2304
Articulation planes Anterior/Posterior, Left/Right
Lățime de bandă 2.3–6.8 MHz
Rezoluție axială și laterală 0.3 mm and 1.7 mm
Câmp vizual 90 deg x 90 deg
Amprenta fizică 15.6 x 11.8 mm
Greutate totală 1400 g
Adâncimea maximă 260 mm

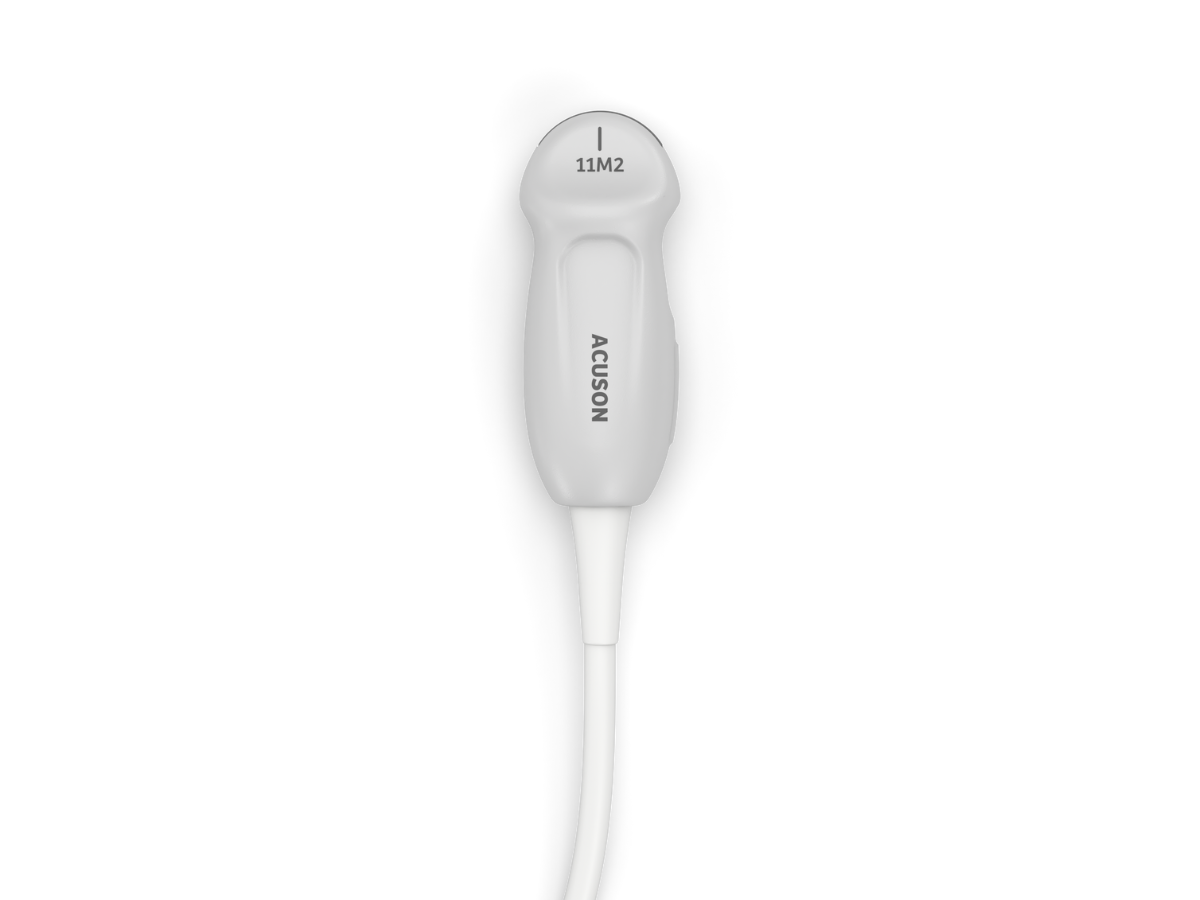

11M2 Micro-Convexa 2-10 MHz

Factor de formă Curbat
Design N/A
Numărul de elemente 192
Detectarea gesturilor N/A
Lățime de bandă 2-10 MHz
Rezoluție axială și laterală N/A
Câmp vizual N/A
Amprenta fizică N/A
Adâncime maximă 140 mm

5Z1 Cardio Matricială 3D/4D 0,9-3,8 MHz

Factor de formă Vector
Matrice de proiectare, cristal unic, volum
Numărul de elemente 2304
Detectarea gesturilor Da
Lățimea de bandă 0,9–3,8 MHz
Rezoluția axială și laterală 0,95 mm și 1,94 mm
Câmpul vizual 90 de grade pentru 2D
90 x 90 de grade pentru 4D
Amprenta fizică 25,0 x 19,9 mm
Greutate totală 855 g (Mâner sondă: 120 g)
Adâncime maximă de afișare 30 cm
Imagistica cu contrast Da

HLX Liniara Matricială

Factor de formă Liniar
Matrice de proiectare N/A
Numărul de elemente 256
Detectarea gesturilor Da
Lățimea de bandă N/A
Amprenta fizică N/A
Greutate totală N/A
Adâncime maximă 80 mm
